硅PU籃球場的施工質(zhì)量直接影響其使用壽命、運動性能及安全性。以下是基于行業(yè)標(biāo)準(zhǔn)及實際經(jīng)驗的施工關(guān)鍵要點，涵蓋基礎(chǔ)處理、材料調(diào)配、環(huán)境控制及工藝規(guī)范等方面：

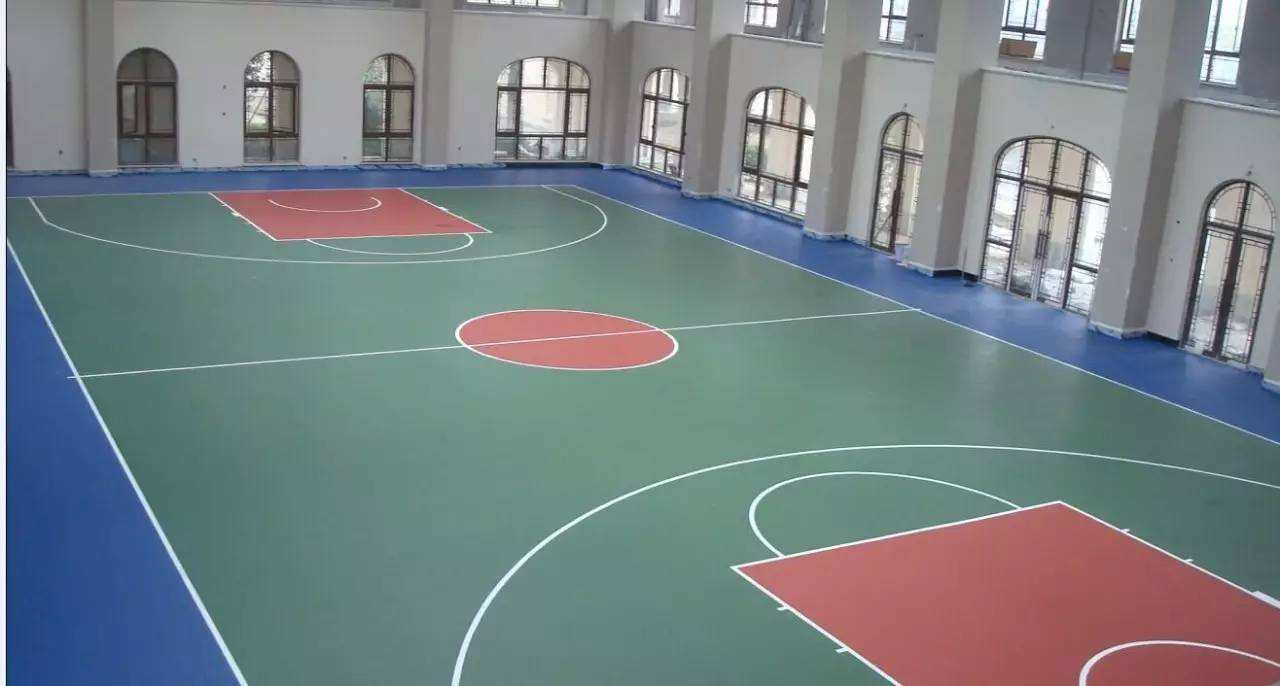

　　一、基礎(chǔ)處理與驗收

　　基礎(chǔ)強(qiáng)度與平整度

　　混凝土基礎(chǔ)：需達(dá)到C25強(qiáng)度標(biāo)準(zhǔn)，養(yǎng)護(hù)期≥28天，切割溫度伸縮縫（間距≤6×10m，深≥30mm），并填充專用填縫膠。

　　瀝青基礎(chǔ)：密實度≥95%，表面無油污、松散顆粒，需拋丸處理至粗糙度達(dá)標(biāo)（CSP≥80）。

　　平整度要求：3m直尺誤差≤3mm，坡度設(shè)計橫向0.5%-0.8%，縱向≤0.5%。

　　基礎(chǔ)清潔與修補(bǔ)

　　酸洗處理：用8%稀鹽酸清洗混凝土表面，去除浮灰后清水沖洗，確保基礎(chǔ)干燥無塵。

　　裂縫處理：裂縫寬度≤2mm時磨成“V”型槽填充；寬度＞2mm需切割擴(kuò)縫至6-8mm后填膠。

　　二、材料選擇與調(diào)配

　　材料環(huán)保性

　　選擇通過GB 36246-2018認(rèn)證的硅PU材料，TVOC≤0.5mg/m?，不含苯系物及重金屬。

　　避免使用再生顆粒或劣質(zhì)膠水，可通過燃燒測試（優(yōu)質(zhì)材料燃燒無黑煙）驗證。

　　配比與攪拌

　　主料配比：硅PU彈性層為雙組分材料，甲乙組配比1:5，需嚴(yán)格按廠家比例調(diào)配。

　　催化劑添加：根據(jù)溫度調(diào)整用量（10℃以下加1%，10-25℃加0.7%，25℃以上加0.4%）。

　　稀釋劑使用：氣溫20℃以下加5%稀釋劑，夏季加2%-3%，禁止使用醇類溶劑。

　　三、施工環(huán)境與工藝控制

　　溫濕度要求

　　溫度范圍：5℃-35℃，低于5℃需添加抗凍劑，高于35℃避免暴曬施工。

　　濕度控制：施工時濕度≤85%，雨季需延后施工，防止材料固化異常。

　　分層施工規(guī)范

　　彈性層：分2-3次刮涂，單層厚度≤2mm，總厚度3-5mm，刮涂后需激光測厚確保誤差≤1mm。

　　面層處理：噴涂啞光防滑面漆+石英砂（1:1.2），交叉噴涂兩遍，摩擦系數(shù)控制在0.4-0.7。

　　接縫處理：伸縮縫用專用填縫膠填補(bǔ)，邊緣加固防止脫層。

　　工具與操作

　　使用齒刮板或滾筒均勻攤鋪，避免厚薄不均，刮涂后需流平處理。

　　施工間隔：彈性層固化時間≥10小時（視溫濕度調(diào)整），面層施工需待彈性層完全干透。

　　四、質(zhì)量檢測與維護(hù)

　　施工驗收標(biāo)準(zhǔn)

　　物理性能：沖擊吸收率≥35%，垂直變形≤2.5mm，表面無氣泡、裂紋。

　　環(huán)保檢測：CMA實驗室檢測TVOC、重金屬等18項指標(biāo)，確保符合國標(biāo)。

　　后期維護(hù)

　　日常清潔：清水或中性清潔劑沖洗，禁用強(qiáng)酸/堿溶劑。

　　定期檢查：每季度排查脫粒、開裂，局部修補(bǔ)成本約50元/㎡。

　　翻新周期：正常使用8-10年后需整體翻新，舊材料可回收利用率≥90%。

　　五、施工團(tuán)隊與合同管理

　　團(tuán)隊要求

　　施工人員≥5人（備料2人、攤鋪2人、修邊1人），需具備專業(yè)資質(zhì)證書。

　　監(jiān)理需全程監(jiān)督材料配比、工藝及環(huán)保指標(biāo)。

　　合同條款

　　明確材料品牌（如巴斯夫EPDM）、厚度誤差（±1mm）及質(zhì)保期（≥5年）。

　　環(huán)保不達(dá)標(biāo)需全額返工，并承擔(dān)檢測費用。

　　總結(jié)

　　硅PU籃球場施工需嚴(yán)格遵循 基礎(chǔ)處理→材料配比→分層施工→檢測驗收 的流程。核心控制點包括基礎(chǔ)平整度、材料環(huán)保性、溫濕度適配及工藝精準(zhǔn)度。推薦選擇通過GB 36246-2018認(rèn)證的供應(yīng)商（如杰銳體育、都佰城），并優(yōu)先采用機(jī)械攤鋪工藝提升精度。通過科學(xué)施工與規(guī)范維護(hù)，可確保場地使用壽命達(dá)10年以上，為運動員提供安全、專業(yè)的運動環(huán)境。
